实验  变频器控制电动机的PLC控制



一、实验目的

1、用PLC与变频器实现交流电机变频调速系统,掌握PLC的编程和程序调试方法,

 掌握变频器的使用。

2、进一步熟悉TIA PORTAL软件的基本使用方法,巩固对常规指令的正确理解和使用。

3、根据实验设备,熟练掌握PLC的外围I/O设备接线方法。

4、能根据“系统工艺及控制要求”和“设计要求”进行程序设计和程序调试,养成良好的设计习惯,培养基本的设计能力,学会逐步优化程序算法和积累编程技巧。

5、了解ProfiNET通讯,通过ProfiNET控制G120。



二、实验预习要求:

1、 熟悉G120变频器的接线原理图,参数设置,预习S7-1200PLC 和G120变频器如何进行联机,实现G120控制端口开关操作,完成变频器对电动机的操作

2、熟悉本实验内容中所列出的基本指令功能。

3、学习一般简单控制程序梯形图的设计方法。

4、熟悉ProfiNET通讯,了解通讯报文。



三、实验设备:

           名称                   型号                  数量

     三相交流电源模块           30822001                  1

直流电源模块               30824001                  1

PLC主机单元模块           30844103                  1

数字量输入模块             30824003                  1

变频器模块                 30841161                  1

交流电动机                  200W                     1

     个人计算机 PC                                        1



四、实验原理:



五、实验内容:

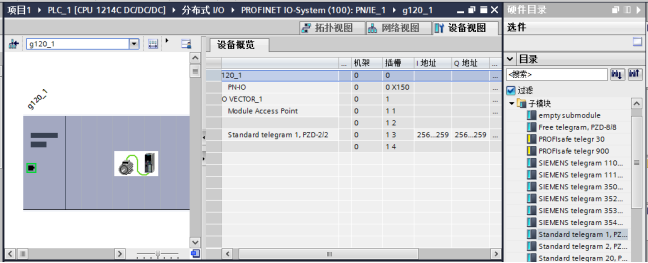

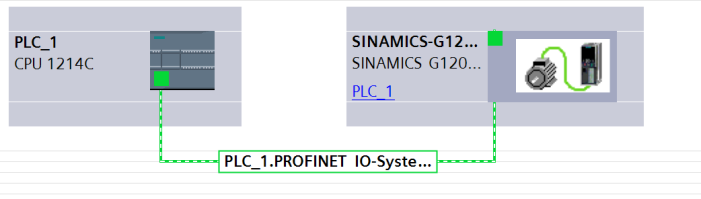

1、G120 变频器组态通讯报文



2、编写程序











常用控制字:

1. 047E(16 进制) - OFF1 停车

2. 047F(16 进制) - 正转启动

3. 0C7F(16 进制) - 反转启动

4. 04FE(16 进制) - 故障复位

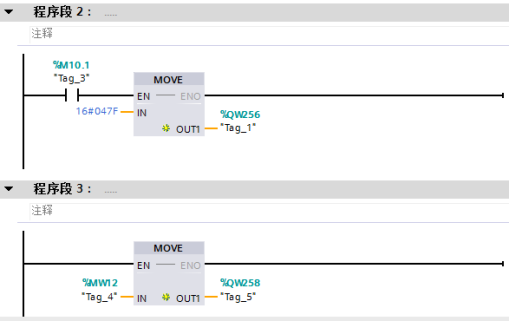

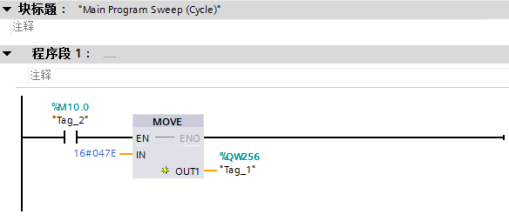

设计由变频器控制三相异步电动机点动和正反转控制电路PLC程序,画出控制程序梯形图。

3、输入自编程序,上机调试、运行直至符合动作要求。



六、分析与讨论:

1、S7系列PLC之间最经济的通讯方式是什么?

2、以太网中的节点相互通信时, 采用什么方法避免冲突?
